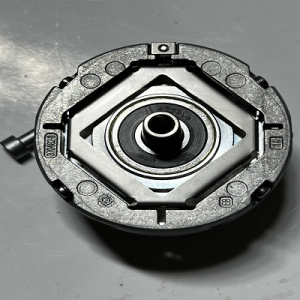

Инкрементальный энкодер промышленного класса от немецкого производителя Heidenhain, относящийся к серии ECN 1313. В отличие от серии ERN (с питанием 5 В), серия ECN рассчитана на более широкий диапазон напряжения питания и часто используется в лифтах и приводах с нестабильным или повышенным напряжением.
Расшифровка модели Heidenhain ECN 1313 2048 62S12-78
ECN 1313 Серия — инкрементальный энкодер с расширенным диапазоном питания
2048 Разрешение — 2048 имп/об
62 Тип вала — сплошной, клиновое крепление
S12 Длина вала — 12 мм, диаметр — 6 мм
78 Версия корпуса и уплотнения (IP64, стандартное исполнение)
-
Производитель
-
Heidenhain
-
Гарантийный срок
-
12 месяцев
-
Страна производства
-
Германия
-
Диаметр вала
-
6 мм
-
Напряжение, В:
-
3,6 В – 14 В постоянного тока (широкий диапазон — устойчив к просадкам)
-
Выходные каналы
-
A, /A, B, /B, R, /R (с опорной меткой)
-
Длина вала
-
12 мм
-
Кабель
-
С кабелем (длина по умолчанию — 1 м)
-
Количество импульсов на оборот
-
2048 импульсов на оборот
-
Крепление
-
Клиновой фланец (clamp flange) — быстрая установка без соосности
-
Макс. скорость вращения
-
6000 об/мин
-
Макс. частота сигнала
-
до 200 кГц
-
Модель
-
ECN 1313 2048 62S12-78
-
Применение
-
Лифты (Schindler, KLEEMANN, Mitsubishi), сервоприводы, ЧПУ, промышленная автоматика
-
Производитель
-
Heidenhain (Германия)
-
Сертификаты
-
CE, ISO 9001, RoHS
-
Тип вала
-
Сплошной (solid shaft)
-
Тип выходного сигнала
-
TTL / RS-422 (дифференциальный)
-
Тип энкодера
-
Инкрементальный
-
Диаметр корпуса,мм
-
58 мм
-
Степень защиты
-
IP64
